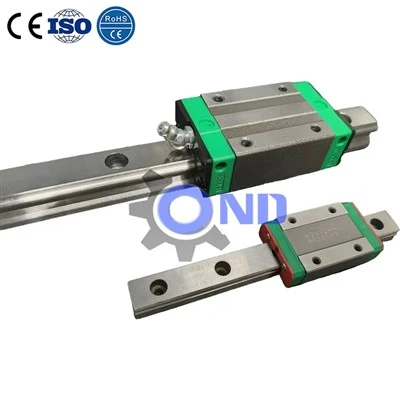

Lineer Kılavuz Rayı



Ürün Açıklaması



Ürün Adı	doğrusal kılavuz rayı
Malzeme	Rulman çeliği
Boyut	15,20,25,30,35,45,55,65, vb.
Uzunluk	100mm,300mm,500mm,1000mm,2000mm,3000mm,4000mm, vb.
Sertifikasyon	ISO9001, CE
Kullanılmış	Yarı iletken üretim ekipmanları, endüstriyel üretim ekipmanları, robotlar, CNC ağaç işleme makineleri, CNC lazer oyma makinesi, CNC lazer kesme makinesi, vb;



Doğrusal kılavuz rayı, yüksek-hassas veya yüksek-hızlı doğrusal ileri geri hareket uygulamalarında kullanılır ve belirli bir miktarda torka dayanarak yüksek yük koşullarında yüksek-hassas doğrusal hareket sağlar.

Doğrusal kılavuz rayı, hareketli parçaları desteklemek ve yönlendirmek için kullanılır ve bunların belirli bir yönde doğrusal olarak ileri geri hareket etmelerini sağlar. Sürtünmenin doğasına bağlı olarak doğrusal kılavuz rayı, kayan sürtünme kılavuzları, yuvarlanan sürtünme kılavuzları, elastik sürtünme kılavuzları ve sıvı sürtünme kılavuzları olarak sınıflandırılabilir. Doğrusal rulmanlar çoğunlukla Alman-ithal takım tezgahları, bükme makineleri ve lazer kaynak makineleri gibi otomatik makinelerde kullanılır. Elbette lineer rulmanlar ve lineer miller birlikte kullanılır. Doğrusal kılavuzlar öncelikle yüksek hassasiyet gereksinimleri olan mekanik yapılarda kullanılır. Doğrusal bir kılavuzun hareketli ve sabit elemanları bir ara ortama ihtiyaç duymaz; bunun yerine haddeleme çelik bilyalar kullanılır.



Çalışma prensibi



Bu, çelik bilyaların kaydırıcı ile kılavuz ray arasında sonsuz bir şekilde yuvarlandığı ve dolaştığı, yük platformunun kılavuz ray boyunca yüksek hassasiyetle kolayca ve doğrusal olarak hareket etmesine olanak tanıyan bir tür yuvarlanma kılavuzu olarak anlaşılabilir. Ayrıca sürtünme katsayısını geleneksel kayar kılavuzların -ellide birine indirerek çok yüksek konumlandırma doğruluğuna kolayca ulaşır. Kaydırıcı ile kılavuz rayı arasındaki uç-kontrol ünitesi tasarımı, doğrusal kılavuz rayının yukarı, aşağı, sol ve sağ dahil tüm yönlerdeki yükleri aynı anda taşımasına olanak tanır. Patentli devridaim sistemi ve basitleştirilmiş yapısal tasarım, doğrusal kılavuz rayının daha yumuşak ve sessiz hareket etmesini sağlar.



Kaydırıcı, hareketi bir eğriden düz bir çizgiye dönüştürür. Yeni kılavuz sistemi, takım tezgahlarının yüksek ilerleme hızlarına ulaşmasını sağlar; hızlı besleme, aynı iş mili hızındaki doğrusal kızakların bir özelliğidir. Düzlemsel kılavuzlar gibi doğrusal kılavuzların da iki temel bileşeni vardır: kılavuz görevi gören sabit bir öğe ve hareketli bir öğe. Doğrusal kızaklar standart bileşenler olduğundan takım tezgahı üreticilerinin tek görevi bir montaj düzlemini işlemek ve kızakların paralelliğini ayarlamaktır. Elbette takım tezgahının doğruluğunu sağlamak için yatağın veya kolonun az miktarda kazınması önemlidir; çoğu durumda kurulum nispeten basittir. Kılavuz görevi gören kılavuz yolu sertleştirilmiş çelikten yapılmıştır ve hassas taşlamadan sonra montaj düzlemine yerleştirilir. Düzlemsel kılavuzlarla karşılaştırıldığında, doğrusal kılavuzların-kesit geometrisi daha karmaşıktır. Bu karmaşıklık, kayan elemanın hareketini kolaylaştırmak için kılavuz yoluna oyuklar açılmasının gerekmesinden kaynaklanmaktadır. Olukların şekli ve sayısı, takım tezgahının gerçekleştirmesi gereken fonksiyona bağlıdır. Örneğin, hem doğrusal kuvvetlere hem de devrilme momentlerine dayanabilen bir kılavuz yolu sisteminin tasarımı, yalnızca doğrusal kuvvetlere dayanabilen bir kılavuz yolundan önemli ölçüde farklıdır.



Doğrusal bir kılavuz sistemindeki sabit elemanın (kılavuz ray) temel işlevi, çelik bilyaların montajı için bir braket olan rulman halkasına benzer ve "V" şeklindedir. Braket, kılavuz rayının üstünü ve iki yanını çevreler. Bir takım tezgahının çalışan parçalarını desteklemek için doğrusal kılavuz sisteminde en az dört braket bulunur. Büyük çalışma parçalarını desteklemek için braket sayısı dörtten fazla olabilir.



Takım tezgahının çalışan parçaları hareket ettiğinde, çelik bilyalar desteğin oluklarında dolaşarak desteğin aşınmasını her bir çelik bilyeye dağıtır ve böylece doğrusal kılavuzun servis ömrünü uzatır. Destek ile kılavuz arasındaki boşluğu ortadan kaldırmak için ön yükleme, kılavuz sisteminin stabilitesini artırır. Ön yükleme, kılavuz ile destek arasına büyük boyutlu çelik bilyalar yerleştirilerek elde edilir. Çelik bilyaların çap toleransı ±20 mikrometredir ve bunlar, 0,5-mikrometrelik artışlarla kılavuza sıralanır ve takılır. Ön yükün büyüklüğü çelik bilyalara etki eden kuvvete bağlıdır. Çelik bilyalara etki eden kuvvet çok büyükse veya ön yükleme süresi çok uzunsa desteğin hareketine karşı direnci artacak ve denge sorununa yol açacaktır. Sistemin hassasiyetini arttırmak ve hareket direncini azaltmak için ön yükün buna göre azaltılması gerekir. Bununla birlikte, hareket doğruluğunu ve doğruluğun korunmasını geliştirmek için yeterli bir ön yükleme gereklidir; bunlar çelişkili yönlerdir.



Zamanla çelik bilyalar aşınmaya başlar, üzerlerine etki eden ön yük azalır ve sonuç olarak takım tezgahının çalışan parçalarının hareket doğruluğu azalır. Başlangıçtaki doğruluğu korumak için kılavuz ray desteği ve hatta kılavuz rayın kendisi değiştirilmelidir. Kılavuz ray sisteminde zaten bir ön yük varsa ve sistem doğruluğu kaybedilmişse tek çözüm, yuvarlanma elemanlarının değiştirilmesidir.



Kılavuz ray sistemlerinin tasarımı, sabit ve hareketli elemanlar arasındaki temas alanını maksimuma çıkarmayı amaçlamaktadır. Bu, yalnızca sistemin yük-taşıma kapasitesini arttırmakla kalmaz, aynı zamanda aralıklı veya ağır kesmenin oluşturduğu darbe kuvvetlerine dayanmasını da sağlar, kuvveti geniş bir alana dağıtır ve yük-taşıma alanını genişletir. Bunu başarmak için, kılavuz ray sistemleri iki temsili tipte çeşitli oluk şekilleri kullanır: Tepedeki temas noktasıyla yarım dairenin uzantıları olan Gotik (sivri kemerli) oluklar; ve aynı amaca hizmet eden yay-şekilli oluklar. Yapısal formdan bağımsız olarak amaç aynıdır: yuvarlanan çelik bilyaların kılavuz ray (sabit eleman) ile temas yarıçapını maksimuma çıkarmak. Sistemin performans özelliklerini belirleyen temel faktör, yuvarlanma elemanlarının kılavuz rayla nasıl temas ettiğidir.
