Eğimli dişlilerin temas oranı nedir?

Eğimli dişlilerin temas oranı nedir?

Eğimli bir dişli tedarikçisi olarak, sık sık müşterilerden eğimli dişlilerin teknik yönleri hakkında sorularla karşılaşıyorum. En sık sorulan sorulardan biri, eğim dişlilerinin temas oranı ile ilgilidir. Bu blog yazısında, eğim dişlilerinin temas oranı, önemi ve bu temel mekanik bileşenlerin performansını nasıl etkilediğini araştıracağım.

Eğimli vitesleri anlamak

Temas oranını tartışmadan önce, eğim dişlilerinin ne olduğunu kısaca anlayalım. Arka dişliler, kesişen şaftlar arasında hareket iletmek için kullanılan bir dişli türüdür. Konik yüzeylerde kesilmiş dişleri vardır ve gücün bir açıda aktarılmasına izin verir. Kalb dişleri, her biri kendi benzersiz özelliklerine ve uygulamalarına sahip düz konik dişliler, spiral konik dişliler ve Zerol konik dişlileri dahil olmak üzere çeşitli tiplerde gelir.

Temas oranı nedir?

Bir dişli sisteminin temas oranı, ağlama işlemi sırasında temastaki ortalama diş sayısının bir ölçüsüdür. Eğimli dişliler bağlamında, dişliler döndükçe kaç diş çiftinin eşzamanlı olarak ele alındığını gösterir. Daha yüksek temas oranı, herhangi bir zamanda daha fazla diş temas halinde olduğu anlamına gelir, bu da dişli sisteminin performansı için birkaç etkisi vardır.

Matematiksel olarak, temas oranı temas yolunun uzunluğu ve dişlilerin taban perdesi dikkate alınarak hesaplanır. Temas yolu, çiftleşme dişlilerinin dişleri arasında döndükçe temas noktalarının odağıdır. Temel perde, taban daire boyunca ölçülen bitişik dişlerdeki karşılık gelen noktalar arasındaki mesafedir.

Eğimli dişlilerdeki temas oranının önemi

1. Yük dağılımı: Daha yüksek temas oranı, yükü daha fazla sayıda dişin üzerine dağıtır. Bu, tek tek dişler üzerindeki stresi azaltır, dişlinin dayanıklılığını artırır ve diş yetmezliği olasılığını azaltır. Örneğin, endüstriyel makineler veya otomotiv şanzımanları gibi ağır hizmet uygulamalarında, yüksek temas oranı konik dişli, erken aşınma veya kırılma olmadan daha fazla yüklere dayanabilir.
2. Düzgün çalışma: Daha fazla diş temas halindeyken, güç iletimi daha pürüzsüzdür. Bu, hassas ekipman veya yüksek hızlı makinelerde olduğu gibi sessiz çalışmanın istendiği uygulamalarda özellikle önemli olan titreşim ve gürültü seviyelerinin azalmasıyla sonuçlanır.
3. Yeterlik: Daha yüksek temas oranı, dişli sisteminin verimliliğini de artırabilir. Yükü paylaşan daha fazla dişle, sürtünme ve aşınma nedeniyle daha az enerji kaybı vardır, bu da giriş şaftından çıkış miline daha verimli bir güç aktarılmasına neden olur.

Eğimli dişlilerin temas oranını etkileyen faktörler

1. Diş profili: Diş profilinin şekli temas oranı üzerinde önemli bir etkiye sahiptir. Örneğin spiral eğim dişlileri, genellikle düz eğim dişlilerine kıyasla daha yüksek bir temas oranına sahiptir. Bunun nedeni, spiral konik dişlilerin kavisli dişlerinin daha uzun bir temas yoluna izin vermesi ve daha fazla dişin aynı anda temas halinde olmasına neden olmasıdır.
2. Diş sayısı: Dişlilerdeki diş sayısının arttırılması da temas oranını artırabilir. Bununla birlikte, bu, dişli sisteminin boyutu ve ağırlığı gibi diğer tasarım hususlarıyla dengelenmelidir.
3. Dişli oranı: Sürüş dişlisindeki diş sayısının tahrikli dişli üzerindeki diş sayısına oranı olan dişli oranı temas oranını etkileyebilir. Bazı durumlarda, belirli bir dişli oranı, optimal bir temas oranı elde etmek için belirli bir diş profili veya diş sayısı gerektirebilir.

Farklı temas oranlarına sahip konik vites uygulamaları

1. Otomotiv endüstrisi: Otomotiv şanzımanlarında, yüksek temas oranına sahip konik dişliler yaygın olarak kullanılır. Örneğin, bir arabanın diferansiyelinde, farklı hızlarda dönmelerine izin verirken, tekerlekler arasında gücü dağıtmak için spiral eğim dişleri kullanılır. Yüksek temas oranı, pürüzsüz ve verimli güç transferi sağlar, gürültü ve aşınmayı azaltır.

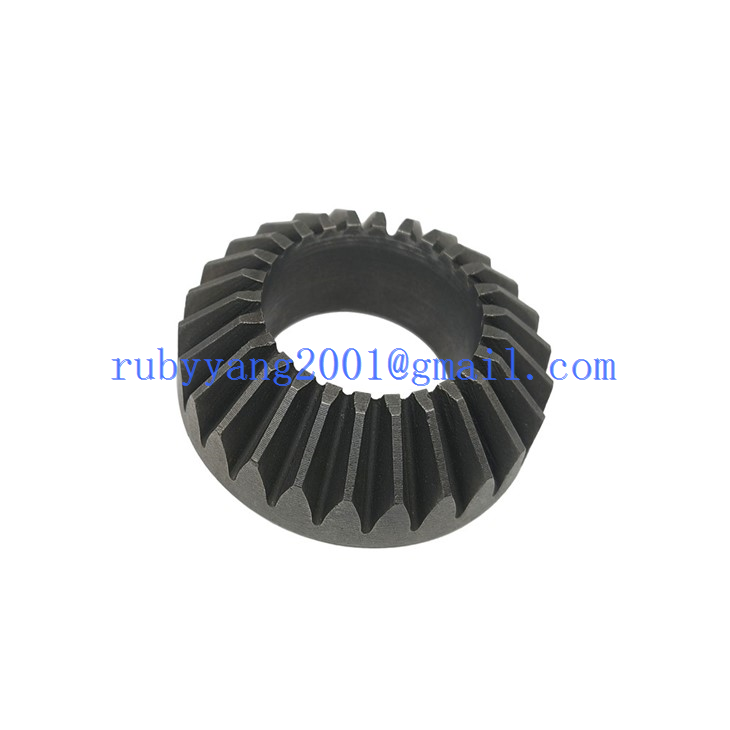

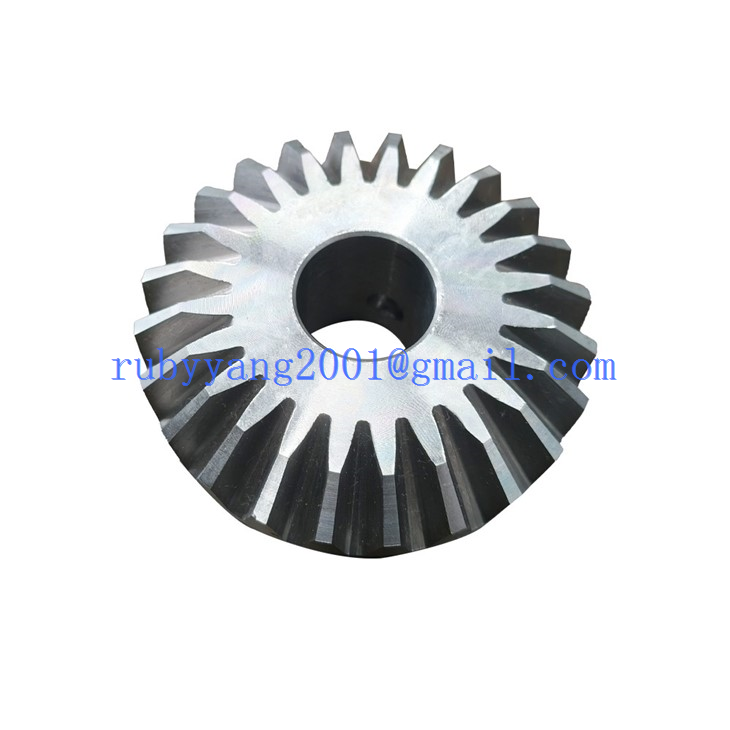

2. Endüstriyel makine: Freze makineleri ve açı öğütücüler gibi endüstriyel uygulamalarda, konik dişliler önemli bir rol oynar. Örneğin,Paslanmaz çelik Z24 M5 Freze Makinesi için Eğitim Dişlisifrezeleme işlemlerinin özel gereksinimleri için uygun bir temas oranı ile güvenilir güç iletimi sağlamak üzere tasarlanmıştır. Benzer şekilde,D20 M3 M4 ÇELİK SPEARAL BAĞLI DİŞLİ 32 AÇI TARMINverimli ve pürüzsüz çalışma için optimize edilmiş bir temas oranı ile yüksek hızlı ve yüksek torku açı öğütücü taleplerini işlemek için tasarlanmıştır.
3. Makine ekipmanı: Genel makine ekipmanında, uygulamaya bağlı olarak farklı temas oranlarına sahip konik dişliler kullanılır. .Makine ekipmanı için 6 mm delik söndürmeuygun yük dağılımını ve güvenilir performansı sağlamak için temas oranının dikkatle seçildiği çeşitli makine ekipmanlarında kullanılabilecek bir eğim dişli örneğidir.

Eğimli dişlilerdeki temas oranını optimize etme

Eğimli bir dişli tedarikçisi olarak, müşterilerimizin özel uygulamaları için iletişim oranını optimize etmenin önemini anlıyoruz. Mühendislik ekibimiz, eğim dişlilerimizin uygun temas oranına sahip olmasını sağlamak için gelişmiş tasarım ve üretim tekniklerini kullanıyor. Bu, dişlilerin gerekli özellikleri karşıladığından emin olmak için hassas diş profili, doğru işleme ve kalite kontrol önlemlerini içerir.

Ayrıca müşterilerimizin benzersiz ihtiyaçlarını karşılamak için özelleştirme hizmetleri sunuyoruz. İster belirli bir uygulama için belirli bir temas oranına sahip veya projeniz için doğru dişliyi seçmede yardıma ihtiyacınız olsun, uzman ekibimiz yardımcı olmak için burada.

Çözüm

Eğimli dişlilerin temas oranı, performanslarını, dayanıklılığını ve verimliliğini etkileyen kritik bir parametredir. Temas oranı kavramını ve önemini anlamak, uygulamalarınız için eğim vites seçerken bilinçli kararlar vermenize yardımcı olabilir. Önde gelen bir konik dişli tedarikçisi olarak, müşterilerimizin farklı ihtiyaçlarını karşılamak için optimize edilmiş temas oranları ile yüksek kaliteli konik vitesler sağlamayı taahhüt ediyoruz.

Eğimli viteslerimiz hakkında daha fazla bilgi edinmek veya projeniz için özel gereksinimleriniz varsa, lütfen bizimle iletişime geçmekten çekinmeyin. Uzman ekibimiz, doğru eğim viteslerini seçmenize ve uygulamanız için en iyi çözümleri sunmanıza yardımcı olmaya hazırdır.

Referanslar

• Dudley, DW (1962). Dişli El Kitabı. McGraw-Hill.
• Townsend, DP (1992). Dudley's Gear El Kitabı. Marcel Dekker.
• Buckingham, E. (1949). Viteslerin analitik mekaniği. McGraw-Hill.
