Tecrübeli çelik mahmuz dişlileri tedarikçisi olarak, bu temel mekanik bileşenlerin performansında ve uzun ömürlülüğünde uygun hizalamanın oynadığı önemli rolüne ilk elden tanık oldum. Bu blogda, çelik mahmuz dişlileri için hizalama gereksinimlerini inceleyeceğim, hizalamanın neden önemli olduğunu, dikkate alınması gereken temel faktörleri ve yanlış hizalamanın potansiyel sonuçlarını araştıracağım.
Hizalama neden önemlidir?
Çelik mahmuz dişlileri, basitlikleri, verimlilikleri ve yüksek yük taşıma kapasiteleri nedeniyle otomotiv şanzımanlarından ağır makinelere kadar çeşitli endüstriyel uygulamalarda yaygın olarak kullanılmaktadır. Bununla birlikte, bu faydalar ancak dişliler uygun şekilde hizalandığında tam olarak gerçekleştirilebilir. Yanlış hizalama, artan gürültü ve titreşim, erken aşınma ve yıpranma, düşük verimlilik ve hatta felaket başarısızlığı gibi bir dizi soruna yol açabilir.
Uygun hizalama, dişlerin dişlerinin pürüzsüz ve eşit bir şekilde örtülmesini, yükü diş yüzeylerine eşit olarak dağıtmasını sağlar. Bu sadece dişlilerdeki stresi ve aşınmayı azaltmakla kalmaz, aynı zamanda diş kırma riskini ve diğer hasar formlarını da en aza indirir. Ek olarak, iyi hizalanmış dişliler daha sessiz ve verimli çalışır, bu da daha düşük enerji tüketimi ve bakım maliyetlerinin azalmasına neden olur.
Anahtar Hizalama Gereksinimleri
Çelik mahmuz dişlilerinin hizalanması söz konusu olduğunda, dikkate alınması gereken birkaç temel faktör vardır. Bunlar şunları içerir:
1. Paralellik
Paralellik, dişli şaftlarının paralel bir yönde hizalanmasını ifade eder. Sürüş ve tahrikli şaftların eksenleri, dişlilerin düzgün bir şekilde örtülmesini sağlamak için paralel olmalıdır. Paralellikten hafif bir sapma bile dişli dişlerinde düzensiz yüklemeye neden olabilir, bu da erken aşınmaya ve başarısızlığa yol açabilir.
Paralellik elde etmek için, hassas işleme ve kurulum tekniklerini kullanmak önemlidir. Miller, kadran göstergeleri veya lazer hizalama sistemleri gibi hizalama araçları kullanılarak doğru bir şekilde hizalanmalıdır. Ek olarak, dişli gövdesi veya montaj yapısı, hizalamayı etkileyebilecek herhangi bir hareket veya sapmayı önlemek için sert ve stabil olmalıdır.
2. Merkez mesafesi
Dişli şaftları arasındaki orta mesafe bir başka kritik hizalama parametresidir. Dişlerin perde çapını belirler ve ağlama özelliklerini ve yük dağılımını etkiler. Orta mesafe çok büyük veya çok küçükse, dişliler düzgün bir şekilde örtülmeyebilir, bu da aşırı gürültü, titreşim ve aşınmaya neden olabilir.
Doğru merkez mesafesini sağlamak için, şaftlar arasındaki mesafeyi doğru bir şekilde ölçmek ve ayarlamak önemlidir. Bu, mikrometreler veya kaliperler gibi hassas ölçüm araçları kullanılarak yapılabilir. Ek olarak, dişliler istenen merkez mesafesine uyacak şekilde doğru zift çapı ile seçilmeli ve takılmalıdır.
3. Açısal hizalama
Açısal hizalama, dişli şaftlarının koaksiyel veya açısal bir yönde hizalanmasını ifade eder. Eğitim dişlileri veya solucan dişlileri gibi bazı uygulamalarda, uygun ağ ve güç iletimini sağlamak için açısal hizalama yapılması gerekir. Bununla birlikte, çelik mahmuz dişlileri için, paralel şaftlarla çalışacak şekilde tasarlandıkları için açısal hizalama tipik olarak gerekli değildir.
4. Diş temas modeli
Diş temas paterni, dişli dişlerinin birbirleriyle nasıl örtüldüğünün görsel bir temsilidir. Uygun bir diş temas paterni, yükün diş yüzeyleri boyunca eşit olarak dağıtılmasını sağlar, stres ve aşınmayı azaltır. Çelik mahmuz dişlileri için ideal diş temas paterni, dişin tüm genişliğine uzanan ortalanmış, hatta temas desenidir.
Doğru diş temas modelini elde etmek için, hassas dişli üretim teknikleri ve uygun hizalama prosedürleri kullanmak önemlidir. Diş temas modelinin belirtilen sınırlar dahilinde olduğundan emin olmak için dişliler kurulum işlemi sırasında denetlenmeli ve ayarlanmalıdır.
Yanlış hizalamanın sonuçları
Çelik mahmuz dişlilerinin yanlış hizalanması, makinelerin performansı ve güvenilirliği için ciddi sonuçlar doğurabilir. Yanlış hizalamanın potansiyel sonuçlarından bazıları şunlardır:
1. Gürültü ve titreşim artan
Yanlış hizalanmış dişliler aşırı gürültüye ve titreşime neden olabilir, bu da mekanik problemlerin bir işareti olabilir. Gürültü ve titreşim, dişli giyim, hasar ve başarısızlığa yol açabilecek dişli dişlerine eşit olmayan yüklemeden kaynaklanabilir. Ek olarak, gürültü ve titreşim makinenin diğer bileşenlerine iletilebilir, bu da daha fazla hasara neden olur ve genel performansı azaltır.
2. erken aşınma ve yıpranma
Yanlış hizalama, dişli dişlerinde eşit olmayan yüklemeye neden olabilir, bu da erken aşınmaya ve yıpranmaya yol açabilir. Dişler düzensiz giyebilir, bu da azaltılmış diş profili ve temas alanı kaybı ile sonuçlanabilir. Bu, daha fazla aşınma ve hasara neden olabilecek kalan diş yüzeylerinde artan strese yol açabilir.
3. Azaltılmış verimlilik
Yanlış hizalanmış dişliler, sürtünme ve güç kayıplarını artırarak makinelerin verimliliğini azaltabilir. Dişli dişlere eşit olmayan yükleme, üstesinden gelmek için daha fazla güç gerektirebilen ek dirence neden olabilir. Bu, enerji tüketiminin artmasına ve genel verimliliğin azalmasına neden olabilir.
4. Felaket başarısızlığı
Şiddetli vakalarda, yanlış hizalama dişlilerin felaket başarısızlığına yol açabilir. Dişli dişler üzerindeki aşırı stres ve aşınma, güç iletiminin kaybına ve makinenin diğer bileşenlerine zarar verme potansiyeline neden olabilir.
Ürünlerimiz ve çözümlerimiz
Şirketimizde, çelik mahmuz dişlileri için uygun hizalamanın önemini anlıyoruz. Bu nedenle, en katı hizalama gereksinimlerini karşılamak için tasarlanmış ve üretilen çok çeşitli yüksek kaliteli çelik mahmuz dişlileri sunuyoruz. Dişlilerimiz premium dereceli çelik malzemelerden yapılmıştır ve doğru boyutlar ve mükemmel bir diş profili sağlamak için hassas bir şekilde işlenmiştir.
Standart ürün tekliflerimize ek olarak, müşterilerimizin özel ihtiyaçlarını karşılamak için özel dişli üretim hizmetleri de sunuyoruz. Deneyimli mühendislerimiz ve teknisyenlerimiz, hizalama gereksinimleri de dahil olmak üzere kesin özelliklerinize göre uyarlanmış dişliler tasarlamak ve üretmek için sizinle birlikte çalışabilirler.

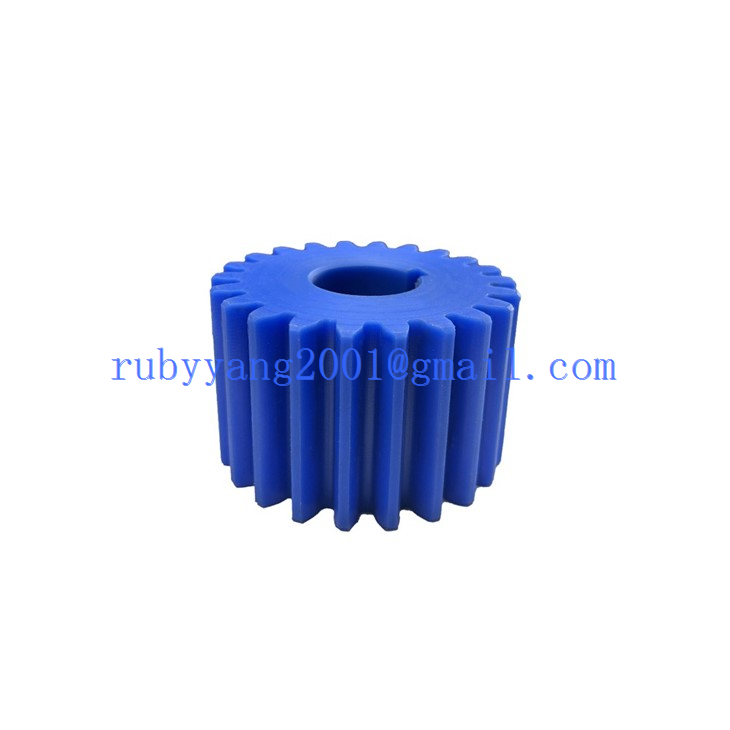

Popüler ürünlerimizden bazıları arasındaEndüstriyel M1 siyah oksit çelik düz dişli rafı ve pinyonu,İyi fiyat kavisli mahmuz plastik pinyon dişli rafı düz diş dişlisi m1.5veNaylon dişli. Bu ürünler, en zorlu uygulamalarda bile güvenilir performans ve uzun hizmet ömrü sağlamak için tasarlanmıştır.
Tedarik için bizimle iletişime geçin
Yüksek kaliteli çelik mahmuz dişlileri için pazardaysanız veya dişli hizalaması konusunda yardıma ihtiyacınız varsa, sizden haber almak isteriz. Uzman ekibimiz, sorularınızı cevaplamak, teknik destek sağlamak ve uygulamanız için doğru dişli çözümlerini bulmanıza yardımcı olmak için kullanılabilir.
İster standart bir dişli ürünü ister özel olarak tasarlanmış bir çözüm arıyor olun, ihtiyaçlarınızı karşılayacak uzmanlığa ve kaynaklara sahibiz. Gereksinimlerinizi tartışmak ve tedarik sürecini başlatmak için bugün bizimle iletişime geçin.
Referanslar
- Buckingham, Earle. Viteslerin analitik mekaniği. Dover Publications, 1988.
- Dudley, Darle W. Dişli El Kitabı: Tasarım, Üretim ve Uygulamalar. McGraw-Hill, 2004.
- Townsend, Dennis P. Dudley's Gear El Kitabı. CRC Press, 2014.
